Comment les câbles unipolaires non gainés conformes aux normes européennes sont-ils utilisés dans les systèmes électriques modernes ?

Le câblage électrique à l’intérieur des armoires de commande, des tableaux de distribution, des machines et des systèmes du bâtiment nécessite souvent des câbles pouvant être acheminés efficacement dans des espaces limités tout en maintenant une isolation électrique et une conductivité stables. Contrairement aux câbles dotés d'une gaine extérieure supplémentaire, les câbles unipolaires sans gaine sont conçus avec une construction plus compacte, ce qui les rend adaptés à de nombreuses applications de câblage fixe et de connexion interne.

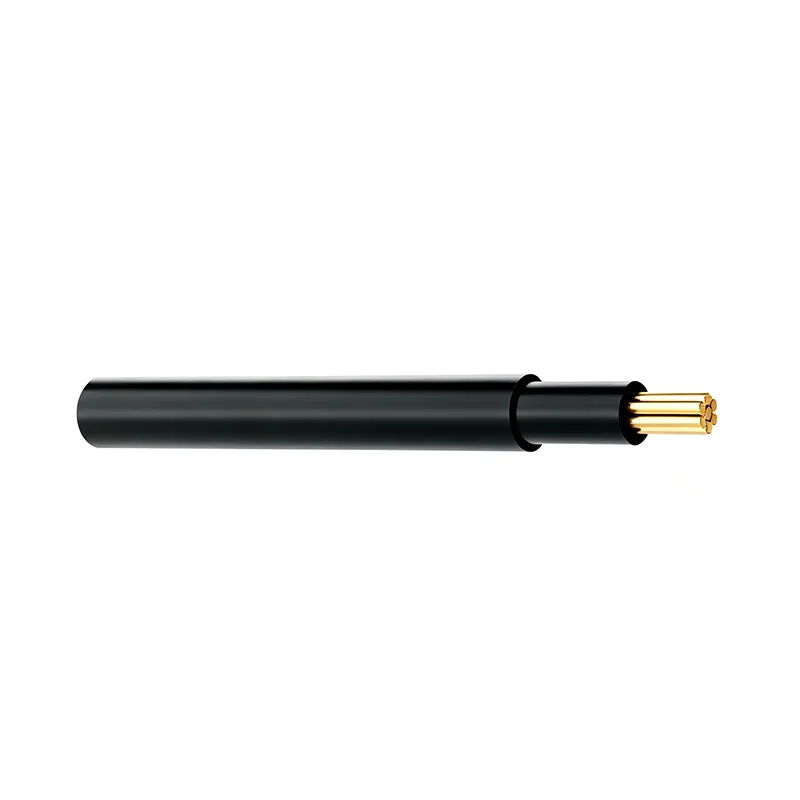

LeCâbles unipolaires non gainés standard de l'UEfourni parLINSHENGsont conçus pour les applications électriques basse tension aux normes européennes. La gamme de produits utilise des conducteurs en cuivre sans oxygène, prend en charge les configurations de conducteurs solides et multibrins et est disponible avec du PVC ou des matériaux isolants personnalisés. Les spécifications actuelles du produit couvrent une plage de tension nominale de 450/750 V et des sections de conducteur de 1,5 mm² à 25 mm².

Pourquoi les câbles unipolaires sont-ils utiles pour le câblage interne ?

Routage efficace dans des espaces limités

Les armoires électriques et les équipements d'automatisation contiennent de nombreux composants, bornes, interrupteurs, relais et dispositifs de contrôle. Le câblage doit souvent passer par des canaux étroits et suivre des itinéraires spécifiques entre les composants.

Une construction monocœur facilite l'acheminement et l'organisation des fils individuels. Les installateurs peuvent disposer différents conducteurs en fonction de la disposition de l'armoire au lieu de manipuler un câble multiconducteur plus gros où des connexions individuelles sont nécessaires.

Des connexions électriques plus claires

Les conducteurs individuels peuvent être identifiés et acheminés séparément, ce qui peut simplifier les travaux de connexion à l'intérieur des tableaux de distribution et des armoires de commande. Un étiquetage approprié et un acheminement organisé peuvent également rendre les inspections et la maintenance futures plus efficaces.

Configuration flexible

Différents circuits peuvent nécessiter différentes tailles de conducteurs. Une gamme de câbles unipolaires couvrant plusieurs sections permet aux concepteurs de systèmes de sélectionner la taille du conducteur en fonction des exigences actuelles, des conditions d'installation et des réglementations électriques applicables.

Où ces câbles sont-ils couramment utilisés ?

Armoires de commande électrique

Les armoires de commande contiennent un grand nombre de connexions électriques internes. Les circuits de puissance, les circuits de commande, les interfaces de signaux et les connexions de composants peuvent nécessiter des tailles de conducteurs et des chemins de routage différents.

LeCâbles unipolaires non gainés standard de l'UEpeut être utilisé pour le câblage interne de l'armoire lorsque la méthode d'installation applicable permet ce type de câble. Leurs caractéristiques de routage flexibles peuvent aider les installateurs à créer des chemins de câblage organisés dans un espace d'armoire limité.

Tableaux de distribution

Les tableaux de distribution nécessitent des connexions fiables entre l’alimentation entrante, les dispositifs de protection des circuits, les borniers et les circuits sortants. Des conducteurs unipolaires peuvent être utilisés pour les connexions internes lorsque le type de câble sélectionné et la méthode d'installation répondent aux exigences du système électrique.

Équipement d'automatisation industrielle

Les machines industrielles contiennent généralement des moteurs, des capteurs, des composants de commande, des relais, des systèmes PLC, des contacteurs et d'autres appareils électriques. La disposition du câblage doit s'adapter à la disposition physique de ces composants tout en maintenant des connexions électriques fiables.

Les câbles LINSHENG peuvent être appliqués aux connexions électriques internes des équipements d'automatisation et des machines de production où les spécifications des câbles sont appropriées aux conditions de fonctionnement.

Systèmes électriques du bâtiment

Les câbles unipolaires aux normes européennes sont également utilisés dans les installations électriques résidentielles et commerciales appropriées, notamment les circuits d'éclairage, les connexions de distribution et le câblage interne fixe.

L'application réelle doit toujours être déterminée par les réglementations nationales d'installation applicables, le type de câble, la taille du conducteur, la tension nominale, l'environnement d'installation et la méthode de protection requise.

Quels paramètres électriques les acheteurs doivent-ils vérifier ?

Les spécifications ci-dessus doivent être traitées comme des paramètres spécifiques au produit. Pour une installation particulière, les acheteurs doivent confirmer le type de câble applicable, la construction du conducteur, le matériau isolant, la température nominale et les exigences réglementaires avant de commander.

Comment la taille du conducteur affecte-t-elle la sélection du câble ?

1,5 mm² pour les petits circuits

L'option 1,5 mm² a une résistance de conducteur maximale de 12,1 Ω/km et peut être envisagée pour les applications de câblage à faible courant appropriées où les exigences d'installation autorisent cette taille de conducteur.

2,5 mm² pour les connexions électriques générales

La version 2,5 mm² a une résistance de conducteur maximale de 7,41 Ω/km et est généralement envisagée pour un plus large éventail d'exigences de connexion électrique. Le courant réellement admissible dépend de la méthode d'installation, de la température ambiante, du regroupement, de l'isolation et des normes applicables.

4 mm² à 10 mm² pour des exigences de courant plus élevées

Les options 4 mm², 6 mm² et 10 mm² offrent des sections de conducteur progressivement plus grandes pour les applications nécessitant une plus grande capacité de transport de courant. Les acheteurs doivent calculer la taille de conducteur requise en fonction de la charge réelle et des conditions d'installation plutôt que de sélectionner uniquement en fonction de la puissance nominale de l'équipement.

16 mm² et 25 mm² pour des connexions plus grandes

Les options 16 mm² et 25 mm² sont disponibles pour les systèmes électriques nécessitant des conducteurs plus gros. Pour ces applications, la chute de tension, la méthode d'installation, la température ambiante, le groupement de conducteurs et les conditions de court-circuit doivent tous être pris en compte lors de la sélection du câble.

Quelle est la différence entre les conducteurs solides et toronnés ?

Conducteurs solides

Un conducteur solide est constitué d’un seul élément conducteur. Il peut fournir une structure relativement stable pour un câblage fixe et est généralement envisagé lorsque le câble ne nécessite pas de mouvements fréquents.

L'adéquation d'un conducteur solide dépend de l'environnement d'installation, des exigences de flexion, de la conception des bornes et de la norme de câble applicable.

Conducteurs multibrins

Un conducteur toronné se compose de plusieurs fils plus petits combinés en un seul conducteur. Cette construction offre généralement une plus grande flexibilité qu'un conducteur solide de même section transversale.

Les configurations toronnées peuvent être utiles lorsque le câblage doit suivre des itinéraires courbes ou lorsque l'espace d'installation rend la flexibilité importante.

Que faut-il prendre en compte lors de l'installation de câbles sans gaine ?

Protection contre les dommages mécaniques

Un câble non gainé ne bénéficie pas de la même protection mécanique supplémentaire fournie par une construction gainée. Il doit donc être installé uniquement dans les applications et les emplacements où le type de câble sélectionné est autorisé et où une protection adéquate est fournie si nécessaire.

Acheminement correct

Le routage des câbles doit éviter les arêtes vives, les courbures excessives, les composants mobiles, les sources de chaleur excessives et autres conditions susceptibles d'endommager l'isolation. À l’intérieur des armoires électriques, les conducteurs doivent être disposés de manière à éviter toute contrainte mécanique inutile.

Résiliation appropriée

Les bornes, connecteurs, ferrules et autres composants de connexion doivent être compatibles avec le type et la section du conducteur. Une mauvaise terminaison peut augmenter la résistance de contact et créer un échauffement localisé.

Envisagez le regroupement des câbles

Lorsque plusieurs conducteurs chargés sont installés ensemble, la dissipation thermique peut être réduite et le courant admissible peut devoir être ajusté. Les conditions d'installation et les réglementations applicables doivent donc être prises en compte lors de la détermination de la capacité de transport de courant.

Comment la température affecte-t-elle la sélection des câbles ?

Température ambiante

La température ambiante affecte les performances thermiques d'un câble électrique. Un câble installé à l’intérieur d’une armoire de commande chaude peut fonctionner dans des conditions différentes du même câble installé dans un environnement plus frais.

La plage de température de fonctionnement spécifiée du câble doit être comparée aux conditions d'installation réelles.

Température de fonctionnement du conducteur

Les spécifications actuelles du produit fournissent une plage de températures de fonctionnement de -30°C à +90°C. Le courant admissible et l'augmentation de température réelle dépendent toujours de la méthode d'installation et des exigences électriques pertinentes.

Conditions de température à court terme

Les spécifications du produit indiquent une capacité de température à court terme allant jusqu'à +250°C. Ce paramètre ne doit pas être interprété comme une température de fonctionnement continu et doit être évalué conformément à la norme de câble applicable et aux conditions de fonctionnement spécifiques.

Pourquoi les normes européennes sont-elles importantes pour l'approvisionnement en câbles ?

Exigences de produit standardisées

Les normes européennes sur les câbles établissent des exigences liées à la construction des conducteurs, aux caractéristiques électriques, à l'isolation, aux dimensions et aux tests. L'utilisation d'un câble conçu autour de la norme applicable peut simplifier la sélection de produits pour les projets destinés aux marchés européens.

Documentation du projet

Les projets industriels et les fabricants d'équipements électriques peuvent avoir besoin d'une documentation technique pour démontrer que les composants sélectionnés correspondent aux normes spécifiées et aux exigences du marché.

LINSHENG identifie EN 60228 et HD 21.13 comme normes applicables pour sa gamme de câbles unipolaires conformes aux normes européennes, tandis que les conformités CE, RoHS et REACH peuvent être fournies en fonction des exigences du client et du marché.

Les exigences spécifiques au marché s'appliquent toujours

Un câble conforme aux normes européennes ne doit pas automatiquement être considéré comme adapté à chaque installation dans chaque pays européen. Les réglementations nationales en matière de câblage, les méthodes d'installation, les exigences en matière d'incendie, les conditions environnementales et les spécifications du projet doivent également être examinées avant l'achat.

Comment les acheteurs devraient-ils comparer les différents fournisseurs de câbles ?

Quels tests de qualité sont importants pour les câbles monoconducteurs ?

Test de résistance des conducteurs

Les tests de résistance des conducteurs permettent de vérifier si le conducteur répond aux caractéristiques électriques spécifiées. Une résistance constante est importante pour une transmission de courant stable et des performances de chute de tension prévisibles.

Essais de traction et d'allongement

Les tests mécaniques peuvent être utilisés pour évaluer les caractéristiques des conducteurs et de l’isolation. Les mesures de résistance à la traction et d'allongement fournissent des informations sur la façon dont les matériaux réagissent aux contraintes mécaniques.

Inspection de l'isolation

L'isolation doit être vérifiée pour détecter tout défaut pouvant affecter la sécurité électrique. L'inspection peut inclure des contrôles dimensionnels, une inspection de l'apparence et des tests électriques conformément à la norme de produit applicable.

Contrôle de l'apparence

L'inspection visuelle permet d'identifier les défauts de surface, les incohérences dimensionnelles, les problèmes d'impression ou d'autres anomalies de fabrication avant que le câble ne soit emballé et expédié.

Comment LINSHENG peut-il soutenir les fabricants d’équipements électriques ?

Plusieurs tailles de conducteurs

LINSHENGoffre une gamme de sections de conducteurs de 1,5 mm² à 25 mm², permettant aux fabricants d'équipements, aux entrepreneurs en électricité et aux distributeurs de sélectionner différentes tailles en fonction des exigences du projet.

Approvisionnement orienté OEM

Les fabricants d’équipements électriques peuvent exiger des constructions de conducteurs, des matériaux d’isolation, des couleurs, des emballages, des étiquetages et une documentation technique spécifiques. Des configurations de câbles personnalisées peuvent être évaluées en fonction des exigences du projet.

Applications dans plusieurs secteurs

LeCâbles unipolaires non gainés standard de l'UEpeut être envisagé pour les armoires de commande, les tableaux de distribution, les équipements d'automatisation industrielle, le câblage des machines et les installations électriques résidentielles ou commerciales appropriées.
